Kolektory słoneczne · Montaż pionowy

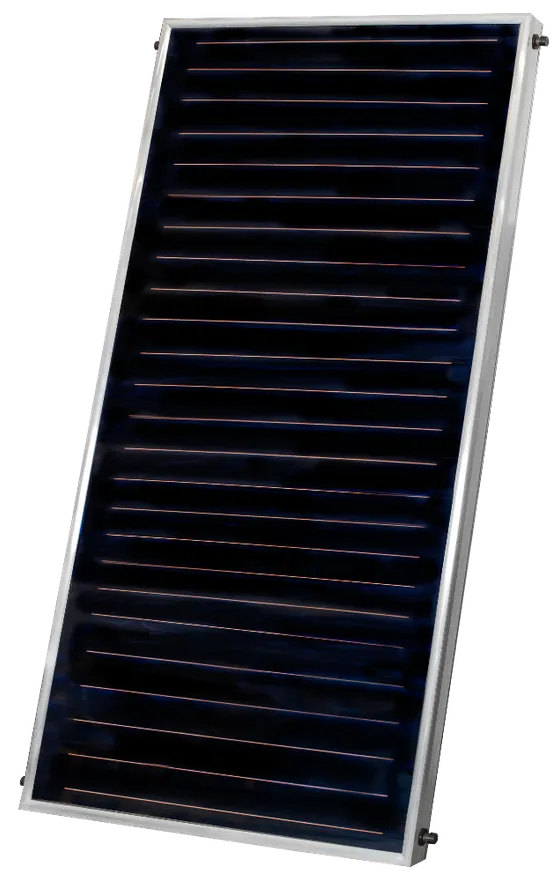

ES2V/2,0 HE
Płaski kolektor słoneczny w wersji do montażu pionowego, o powierzchni brutto 2,0 m². Absorber w formie meandra wykonany jest w całości z miedzi, a szkło pokrywy ma powłokę antyrefleksyjną.
- 2,02 m²
- Powierzchnia brutto
- 83,1 %
- Sprawność optyczna
- 1006 × 2008 × 84 mm
- Wymiary szer. × wys. × głęb.
- 1551 W
- Moc przy Tm − Ta = 0 K
Badania i certyfikaty
Konstrukcja
Obudowa i pokrywa
Sztywna rama gięta z opatentowanego przez ensol profilu aluminiowego, zamknięta od spodu blachą aluminiową. Pokrywę stanowi wysoko przepuszczalne szkło solarne hartowane 4 mm z powłoką antyrefleksyjną; sposób mocowania szyby zapewnia szczelność obudowy i minimalizuje naprężenia cieplne.
Absorber meandryczny
Płyta z blachy miedzianej pokrytej powłoką wysokoselektywną (absorpcja 95%, emisja 5%), połączona zgrzewaniem ultradźwiękowym z systemem rurek miedzianych w formie meandra, w których krąży czynnik roboczy.
Izolacja i montaż
Straty ciepła ograniczają wełna mineralna 50 mm od spodu i pianka melaminowa 16 mm po bokach. Zestawy montażowe z aluminium i stali nierdzewnej pozwalają zamocować kolektor na dachach o różnych kątach nachylenia połaci.
